性能特点
 支持自动或手动调节增益、曝光时间、白平衡、Gamma 校正、
LUT 等
 支持 HDR 轮询，可保证对不同光源照明下不同曝光时间及增益的周期性调整
 支持硬触发、软触发及自由运行模式
  支持自定义 ROI，通过降低分辨率提高帧率，支持镜像输出支持 CCD 多通道校正算法
 128MB 缓存，可缓存多张图片，用于 Burst 模式下的数据传输或图像重传
 兼容 GigE Vision 协议及 GenICam 标准，可与第三方软件平台无缝连接
 符合 CE, FCC, RoHS 认证
技术参数
|
产品型号 |
传感器型号 |
传感器类型 |
靶面尺寸 |
像元尺寸 |
快门类型 |
分辨率 |
帧率 |
接口 |
黑白 |
彩色 |
|
MV-CH080-60GM |
KAI08051 |
CCD |
4/3" |
5.5μm |
Global |
3296*2472 |
14fps |
GigE |
√ |
|
|
MV-CH080-60GC |
KAI08051 |
CCD |
4/3" |
5.5μm |
Global |
3296*2472 |
14fps |
GigE |
|
√ |
|
MV-CH089-10GM |
IMX267 |
CMOS |
1" |
3.45μm |
Global |
4096*2160 |
13fps |
GigE |
√ |
|
|
MV-CH089-10GC |
IMX267 |
CMOS |
1" |
3.45μm |
Global |
4096*2160 |
13fps |
GigE |
|
√ |
|
MV-CH120-10GM |
IMX304 |
CMOS |
1.1" |
3.45μm |
Global |
4096*3000 |
9.4fps |
GigE |
√ |
|
|
MV-CH120-10GC |
IMX304 |
CMOS |
1.1" |
3.45μm |
Global |
4096*3000 |
9.4fps |
GigE |
|
√ |
|
MV-CH250-20GM * |
PYTHON 25K |
CMOS |
23mm*23mm |
4.5μm |
Global |
5120*5120 |
4.5fps |
GigE |
√ |
|
|
MV-CH250-20GC * |
PYTHON 25K |
CMOS |
23mm*23mm |
4.5μm |
Global |
5120*5120 |
4.5fps |
GigE |
|
√ |
|
MV-CH290-60GM |
KAI29050 |
CCD |
36mm*24mm |
5.5μm |
Global |
6576*4384 |
4fps |
GigE |
√ |
|
|
MV-CH290-61GM |
KAI29050 |
CCD |
36mm*24mm |
5.5μm |
Global |
6576*4384 |
4fps |
GigE |
√ |
|
|
MV-CH290-60GC |
KAI29050 |
CCD |
36mm*24mm |
5.5μm |
Global |
6576*4384 |
4fps |
GigE |
|
√ |
|
型号
参数 |
MV-CH080-60GM/C |
MV-CH089-10GM/C |
MV-CH120-10GM/C |
|
曝光时间范围 |
50μs-1sec |
50μs-10sec |
50μs-10sec |
|
动态范围 |
＞66dB |
＞72.8dB |
＞65dB |
|
图像数据格式 |
Mono 8/10/10p/12/12p Bayer GR 8/10/10p/12/12p |
Mono 8/10/10p/12/12p Bayer RG 8/10/10p/12/12p |
Mono 8/10/10p/12/12p Bayer RG 8/10/10p/12/12p |
|
GPIO |
12-pin Hirose 接头提供电源和 I/O，包含 1 路光隔输入、1 个光隔输出、1 路双向可配置非隔离 IO、1 路 RS232、1 路 RS485 |
6-pin Hirose 接头提供电源和 I/O，包含 1 路光隔输入、
1 个光隔输出、1 路双向可配置非隔离 IO |
|
功耗 |
＜12W@12VDC |
＜3.72W@12VDC |
＜4.22W@12VDC |
|
供电方式 |
使用 12V 2A 开关电源或电源适配器 |
供电电压范围 5~15V，支持PoE 供电 |
|
尺寸 |
M58 口，不带风扇：74mm*74mm*50mm
M58 口，带风扇：74mm*74mm*78mm |
44mm*29mm*60mm |
44mm*29mm*60mm |
|
重量 |
M58 口，不带风扇：＜410g
M58 口，带风扇：＜450g |
＜100g |
＜100g |
|
镜头接口类型 |
M58*0.75，光学后焦 11.48mm 可通过转接环转接至 C 口、F 口 |
C-mount |
C-mount |
|
温度 / 湿度 |
工作温度 0~50°C，储藏温度 -30~70°C，20%~80%RH 无冷凝 |
|
型号
参数 |
MV-CH250-20GM/C * |
MV-CH290-60GM/C MV-CH290-61GM |
|
曝光时间范围 |
17μs-10sec |
110μs-1sec |
|
动态范围 |
＞58dB |
＞64dB |
|
图像数据格式 |
Mono 8/10/10p/12/12p Bayer RG 8/10/10p/12/12p |
Mono 8/10/10p/12/12p Bayer RG 8/10/10p/12/12p |
|
GPIO |
12-pin Hirose 接头提供电源和 I/O，包含 1 路光隔输入、1 个光隔输出、1 路双向可配置非隔离 IO、1 路 RS232、1 路 RS485 |
|
功耗 |
＜12W@12VDC |
＜12W@12VDC |
|
供电方式 |
供电电压范围 11~25VDC |
使用 12V 2A 开关电源或电源适配器 |
|
尺寸 |
M58 口，带风扇：74mm*74mm*78mm
F 口，带风扇：74mm*74mm*113mm |
M58 口，不带风扇：74mm*74mm*50mm
M58 口，带风扇：74mm*74mm*78mm
F 口，带风扇：74mm*74mm*113mm |
|
重量 |
M58 口，带风扇：＜450g
F 口，带风扇：＜600g |
M58 口，不带风扇：＜410g
M58 口，带风扇：＜450g
F 口，带风扇：＜600g |
|
镜头接口类型 |
F 口，光学后焦 46.5mm
或 M58*0.75，光学后焦 11.48mm |
F 口，光学后焦 46.5mm
或 M58*0.75，光学后焦 11.48mm |
|
温度 / 湿度 |
工作温度 0~50°C，储藏温度 -30~70°C，20%~80%RH 无冷凝 |
外形尺寸图

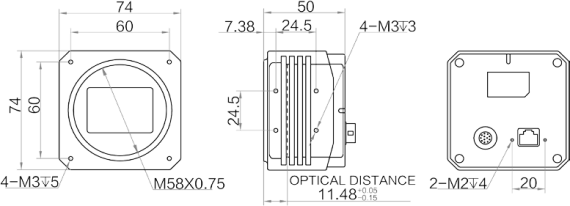

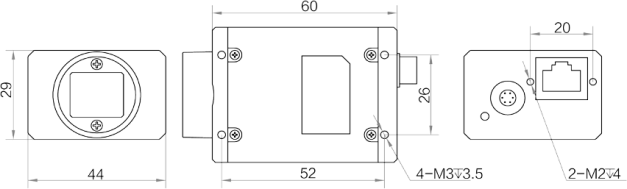

44*29*60结构 74*74*50结构

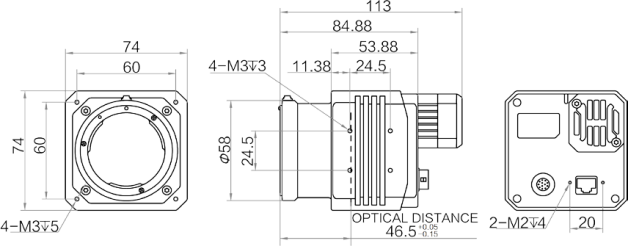

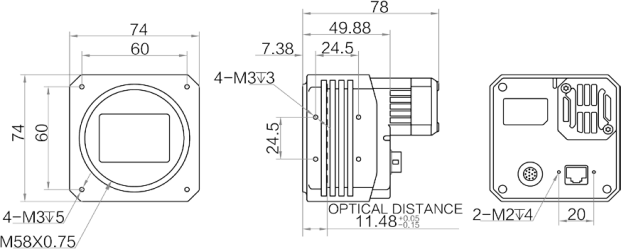

74*74*78结构 74*74*113结构

|
