性能特点
 支持自动或手动调节增益、曝光时间、白平衡、Gamma 校正、
LUT 等
 支持 HDR 轮询，可保证对不同光源照明下不同曝光时间及增益的周期性调整
 支持硬触发、软触发及自由运行模式
  支持自定义 ROI，通过降低分辨率提高帧率，支持镜像输出支持 Binning 模式，可提升相机灵敏度
 兼容 USB3.0 Vision 协议和 GenICam 标准， 可接入第三方软件平台
 符合 CE, FCC, RoHS 认证
技术参数
|
产品型号 |
传感器型号 |
传感器类型 |
靶面尺寸 |
像元尺寸 |
快门类型 |
分辨率 |
帧率 |
接口 |
黑白 |
彩色 |
|
MV-CH089-10UM |
IMX267 |
CMOS |
1" |
3.45μm |
Global |
4096*2160 |
32fps |
USB3.0 |
√ |
|
|
MV-CH089-10UC |
IMX267 |
CMOS |
1" |
3.45μm |
Global |
4096*2160 |
32fps |
USB3.0 |
|
√ |
|
MV-CH120-10UM |
IMX304 |
CMOS |
1.1" |
3.45μm |
Global |
4096*3000 |
23fps |
USB3.0 |
√ |
|
|
MV-CH120-10UC |
IMX304 |
CMOS |
1.1" |
3.45μm |
Global |
4096*3000 |
23fps |
USB3.0 |
|
√ |
|
MV-CH120-20UM * |
XGS12000 |
CMOS |
1" |
3.2μm |
Global |
4096*3072 |
30fps |
USB3.0 |
√ |
|
|
型号
参数 |
MV-CH089-10UM/C |
MV-CH120-10UM/C |
MV-CH120-20UM * |
|
曝光时间范围 |
50μs-10sec |
50μs-10sec |
10μs-10sec |
|
动态范围 |
＞ 72.8dB |
＞ 65dB |
＞ 67dB |
|
图像数据格式 |
Mono 8/10/10p/12/12p Bayer RG 8/10/10p/12/12p |
Mono 8/10/10p/12/12p Bayer RG 8/10/10p/12/12p |
Mono 8/10/10p/12/12p |
|
GPIO |
6-pin Hirose 接头提供电源和 I/O，包含 1 路光隔输入、1 路光隔输出、1 路双向可配置非隔离 IO |
|
功耗 |
＜ 3.27W@12VDC |
＜ 3.5W@12VDC |
＜ 2.3W@12VDC |
|
供电方式 |
供电电压范围 5~15V，支持USB3.0 供电 |
供电电压范围 5~15V，支持USB3.0 供电 |
供电电压范围 9~26V，支持USB3.0 供电 |
|
尺寸 |
44mm*29mm*60mm |
44mm*29mm*60mm |
44mm*29mm*60mm |
|
重量 |
＜100g |
＜100g |
＜100g |
|
镜头接口类型 |
C-mount |
C-mount |
C-mount |
|
温度 / 湿度 |
工作温度 0~50°C，储藏温度 -30~70°C，20%~80%RH 无冷凝 |

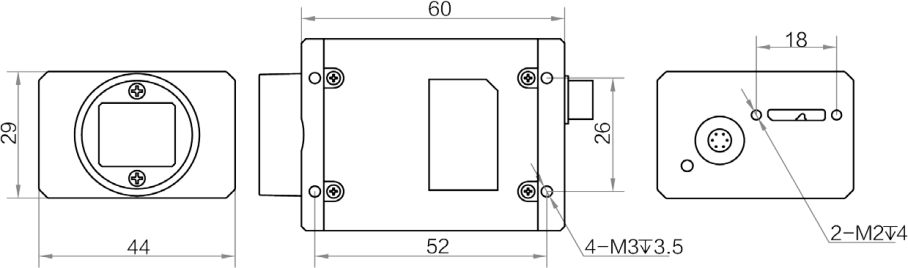

外形尺寸图
|
