性能特点
  支持自动或手动调节增益、曝光时间等支持自定义 ROI
 支持明暗场校正
 支持多种外触发模式 , 支持硬触发、软触发及自由运行模式
 多种 ISP 算法，保证优异的图像质量
 兼 容 GigE Vision，CameraLink 协 议 及 GenICam标准，可与第三方软件平台无缝连接
 符合 CE, FCC, RoHS 认证
技术参数
|
产品型号 |
传感器类型 |
像元尺寸 |
分辨率 |
行频 |
接口 |
黑白 |
彩色 |
|
MV-CL020-40GM |
CMOS |
7μm |
2048*1 |
51kHz |
GigE |
√ |
|
|
MV-CL020-41GC |
CMOS |
7μm |
2048*2 |
26kHz |
GigE |
|
√ |
|
MV-CL042-70GM * |
CMOS |
5μm |
4096*2 |
26kHz |
GigE |
√ |
|
|
MV-CL042-70GC * |
CMOS |
5μm |
4096*2 |
13kHz |
GigE |
|
√ |
|
MV-CL042-70CM |
CMOS |
5μm |
4096*2 |
100kHz |
CameraLink |
√ |
|
|
MV-CL042-70CC * |
CMOS |
5μm |
4096*2 |
40kHz |
CameraLink |
|
√ |
|
MV-CL082-70CM |
CMOS |
5μm |
8192*2 |
40kHz |
CameraLink |
√ |
|
|
MV-CL084-90CM * |
CMOS |
5μm |
8192*4 |
100kHz |
CameraLink |
√ |
|
|
型号
参数 |
MV-CL020-40GM MV-CL020-41GC |
MV-CL042-70GM* MV-CL042-70GC * |
MV-CL042-70CM MV-CL042-70CC * |
|
曝光时间范围 |
2μs-10ms |
2μs-10ms |
2μs-10ms |
|
动态范围 |
＞ 60dB |
M: ＞ 70dB
C: ＞ 56dB |
M: ＞ 70dB
C: ＞ 56dB |
|
图像数据格式 |
Mono 8/10/10p/12/12p
Bayer RG 8/10/10p/12/12p |
Mono8/10/12
Bayer RG 8/10/12 |
Mono8/10/12
Bayer RG 8/10/12 |
|
GPIO |
12-pin Hirose 接头提供供电和 I/O：2 路差分输入，2 路差分输出，1 路单端输入 |
12-pin Hirose 接头提供供电和 I/O:
2 路差分输入 ,1 路单端输入 ,
1 路差分输出 ,1 路串口； |
12-pin Hirose 接头提供供电和 I/O:
2 路差分输入 ,2 路差分输出；
CameraLink 提供 IO |
|
功耗 |
＜ 4.0W |
＜ 4.0W |
＜ 3.5W |
|
供电方式 |
5~15VDC，支持PoE |
12-24VDC |
12-24VDC |
|
尺寸 |
62mm*62mm*37.5mm |
62mm*62mm*38mm |
62mm*62mm*32mm |
|
重量 |
＜ 170g |
＜ 150g |
＜ 150g |
|
镜头接口类型 |
M42*1.0，光学后焦 12mm 可通过转接环转接至 F 口、
C 口及其他螺纹口镜头 |
M42*1.0，光学后焦 12mm 可通过转接环转接至 F 口、
C 口及其他螺纹口镜头 |
M42*1.0，光学后焦 12mm 可通过转接环转接至 F 口、
C 口及其他螺纹口镜头 |
|
温度 |
工作温度 0~50℃，储藏温度-30~70℃ |
工作温度 -20~50℃，储藏温度-30~70℃ |
工作温度 -20~50℃，储藏温度-30~70℃ |
|
湿度 |
20%~80%RH 无冷凝 |
|
型号
参数 |
MV-CL082-70CM |
MV-CL084-90CM * |
|
曝光时间范围 |
1.5μs-6.6ms |
3μs-10ms |
|
动态范围 |
＞67.6dB |
＞62.3dB |
|
图像数据格式 |
Mono 8/10/12 |
Mono 8/10/12 |
|
GPIO |
CameraLink 提供 IO |
12-pin Hirose 接头提供供电和 I/O:
2 路差分输入 ,2 路差分输出；
CameraLink 提供 IO |
|
功耗 |
＜7.5W |
＜7.5W |
|
供电方式 |
12-24VDC |
12-24VDC |
|
尺寸 |
125mm*60mm*35mm |
150mm*80mm*22mm |
|
重量 |
＜360g |
＜400g |
|
镜头接口类型 |
φ42，M2.5*3，光学后焦 10.3mm 螺钉固定 |
M72*0.75，后焦 10.1mm |
|
温度 |
工作温度 0~55℃，储藏温度-30~70℃ |
工作温度 0~50℃，储藏温度-30~70℃ |
|
湿度 |
20%~80%RH 无冷凝 |
外形尺寸图

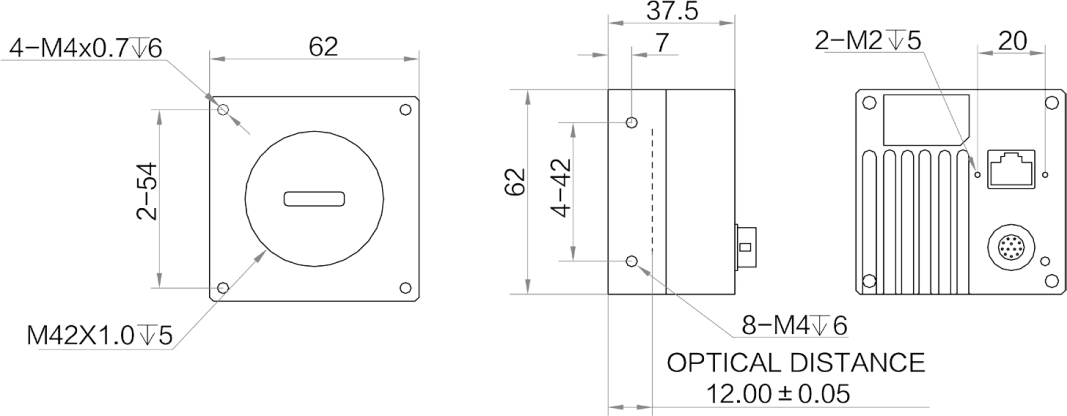

62*62*37.5 结构

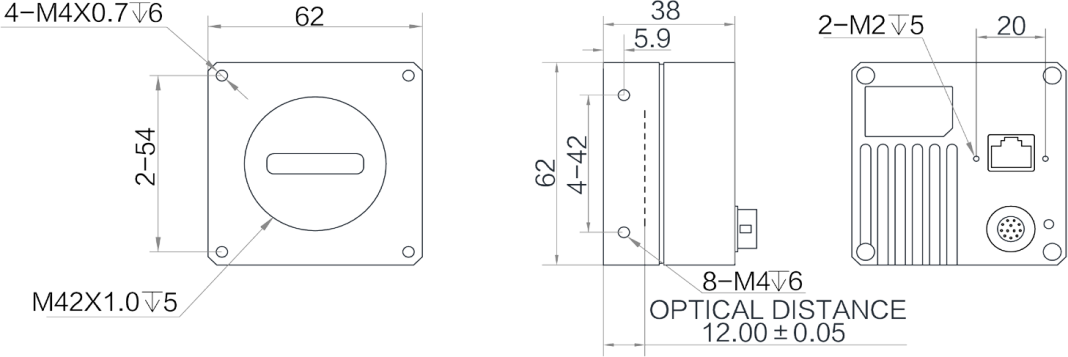

62*62*38 结构

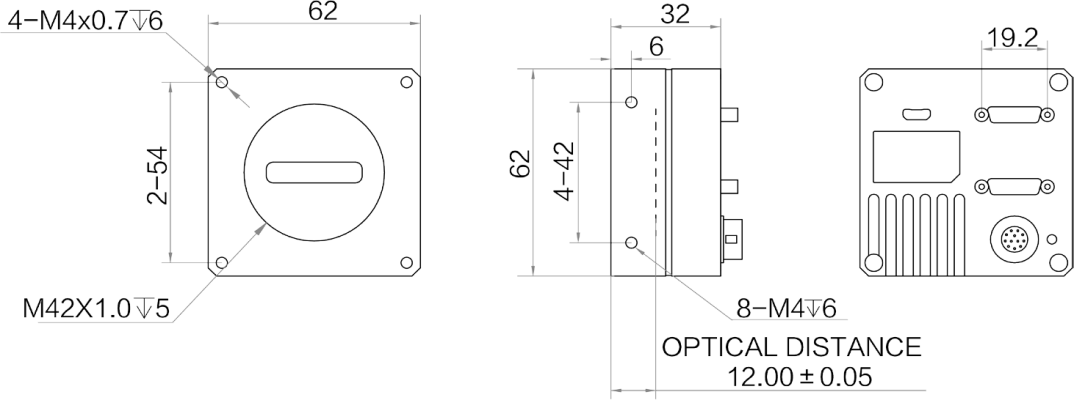

62*62*32 结构

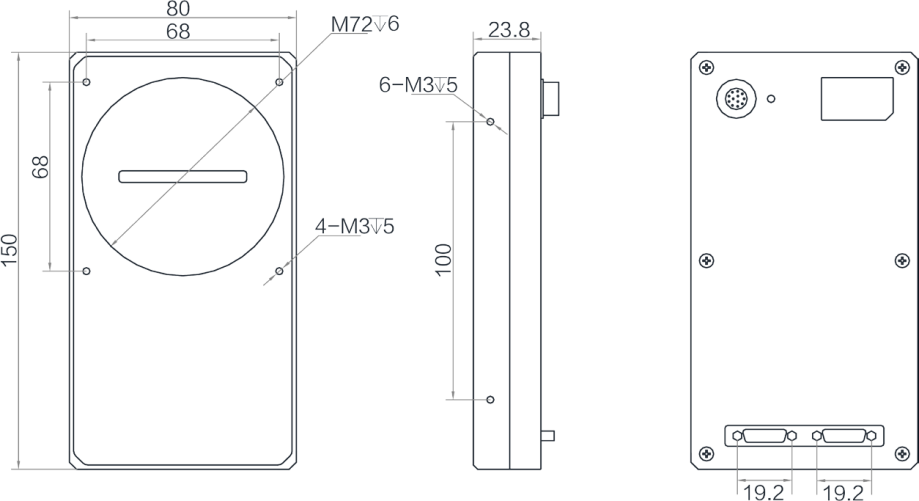

150*80*22 结构
|
