 性能特点
 选用优秀的 Sensor 平台，可进行高速的图像数据采集
 内置自主开发的机器视觉算法平台软件，具有丰富的视觉工具，支持定位引导、尺寸测量、ID 识别与 OCR、缺陷检测等功能
 可选扩展模块或 USB 和 VGA 接口输出
 IO 接口丰富，可接入多路输入信号以及输出信号，支持 RS232 串口传输协议， 支持现场总线标准，可与现场工业设备进行对接
 光源控制丰富，可机身加装光源或者外接扩展光源控制
  支持多种触发模式（单帧触发、多帧触发），可根据应用选择图像采集模式支持 LED 状态指示灯，可进行日志保存和导出，监控生产的记录
  IP67 防护，无惧严苛的工业应用环境符合 CE, FCC, RoHS 认证
技术参数
|
产品型号 |
传感器型号 |
传感器类型 |
靶面尺寸 |
像元尺寸 |
快门类型 |
分辨率 |
帧率 |
接口 |
黑白 |
|
MV-SI609-07GM |
PYTHON 1300 |
CMOS |
1/2" |
4.8μm |
Global |
1280*1024 |
80fps |
GigE |
√ |
|
MV-SI609-08GM |
PYTHON 1300 |
CMOS |
1/2" |
4.8μm |
Global |
1280*1024 |
80fps |
GigE |
√ |
|
MV-SI619-07GM |
PYTHON 2000 |
CMOS |
2/3" |
4.8μm |
Global |
1920*1200 |
50fps |
GigE |
√ |
|
MV-SI619-08GM |
PYTHON 2000 |
CMOS |
2/3" |
4.8μm |
Global |
1920*1200 |
50fps |
GigE |
√ |
|
MV-SI629-07GM |
PYTHON 5000 |
CMOS |
1" |
4.8μm |
Global |
2592*2048 |
30fps |
GigE |
√ |
|
MV-SI629-08GM |
PYTHON 5000 |
CMOS |
1" |
4.8μm |
Global |
2592*2048 |
30fps |
GigE |
√ |
|
MV-SI639-07GM |
IMX178 |
CMOS |
1/1.8" |
2.4μm |
Rolling |
3072*2048 |
17fps |
GigE |
√ |
|
MV-SI639-08GM |
IMX178 |
CMOS |
1/1.8" |
2.4μm |
Rolling |
3072*2048 |
17fps |
GigE |
√ |
|
型号
参数 |
MV-SI609-07GM
MV-SI609-08GM |
MV-SI619-07GM
MV-SI619-08GM |
|
功能模块 |
内置自主开发的机器视觉算法平台软件，具有丰富的视觉工具，支持定位引导、尺寸测量、ID 识别与 OCR、缺陷检测等功能 |
|
系统架构 |
Intel X86 架构，主芯片 Intel E3845，1.9GHz |
|
图像数据格式 |
Mono8 |
|
GPIO |
12Pin IO 接口：支持 3 个 GPI 输入，3 个 GPO 输出，1 个串口输入，1 个串口输出 |
|
扩展模块 |
17Pin 接口：支持 1 个 VGA，3 个 USB2.0，1 个全双工 RS232，1 个半双工 RS485，7 个 GPI 输入，7 个 GPI 输出，1 个光源供电 |
|
内存大小 |
DDR3L 内存 4GB |
|
存储大小 |
32GB SSD |
|
功耗 |
MV-SI609-07GM：＜11W@24VDC
MV-SI609-08GM：＜24W@24VDC |
MV-SI619-07GM：＜11W@24VDC
MV-SI619-08GM：＜28W@24VDC |
|
供电方式 |
MV-SI6*9-07GM 电压范围：10~30VDC
MV-SI6*9-08GM 电压范围：20~30VDC |
|
镜头接口类型 |
C-mount |
|
IP 等级 |
IP67( 在正确安装适当镜头盖的情况下 ) |
|
光源及镜头罩
扩展模块 |
MV-SI6*9-07GM 为不含光源及镜头罩，支持扩展模块
MV-SI6*9-08GM 为含光源及镜头罩，支持扩展模块 |
|
尺寸 |
MV-SI6*9-07GM：126mm*66mm*60.5mm
MV-SI6*9-08GM：126mm*66mm*113.2mm |
|
重量 |
MV-SI6*9-07GM：＜550g
MV-SI6*9-08GM：＜750g |
|
温度 |
工作温度 0~50℃，储藏温度-30~70℃ |
|
湿度 |
20%~95%RH 无冷凝 |
|
型号
参数 |
MV-SI629-07GM
MV-SI629-08GM |
MV-SI639-07GM
MV-SI639-08GM |
|
功能模块 |
内置自主开发的机器视觉算法平台软件，具有丰富的视觉工具，支持定位引导、尺寸测量、ID 识别与 OCR、缺陷检测等功能 |
|
系统架构 |
Intel X86 架构，主芯片 Intel E3845，1.9GHz |
|
图像数据格式 |
Mono8 |
|
GPIO |
12Pin IO 接口：支持 3 个 GPI 输入，3 个 GPO 输出，1 个串口输入，1 个串口输出 |
|
扩展模块 |
17Pin 接口：支持 1 个 VGA，3 个 USB2.0，1 个全双工 RS232，1 个半双工 RS485，7 个 GPI 输入，7 个 GPI 输出，1 个光源供电 |
|
内存大小 |
DDR3L 内存 4GB |
|
存储大小 |
32GB SSD |
|
功耗 |
MV-SI629-07GM：＜15W@24VDC
MV-SI629-08GM：＜34W@24VDC |
MV-SI639-07GM：＜15W@24VDC
MV-SI639-08GM：＜34W@24VDC |
|
供电方式 |
MV-SI6*9-07GM 电压范围：10~30VDC
MV-SI6*9-08GM 电压范围：20~30VDC |
|
镜头接口类型 |
C-mount |
|
IP 等级 |
IP67( 在正确安装适当镜头盖的情况下 ) |
|
光源及镜头罩
扩展模块 |
MV-SI6*9-07GM 为不含光源及镜头罩，支持扩展模块
MV-SI6*9-08GM 为含光源及镜头罩，支持扩展模块 |
|
尺寸 |
MV-SI6*9-07GM：126mm*66mm*60.5mm
MV-SI6*9-08GM：126mm*66mm*113.2mm |
|
重量 |
MV-SI6*9-07GM：＜550g
MV-SI6*9-08GM：＜750g |
|
温度 |
工作温度 0~50℃，储藏温度-30~70℃ |
|
湿度 |
20%~95%RH 无冷凝 |
外形尺寸图

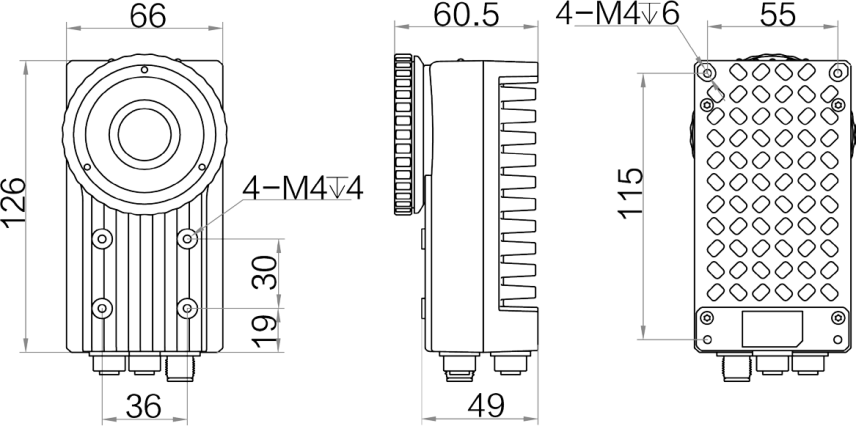

X86 智能相机（不含光源）结构

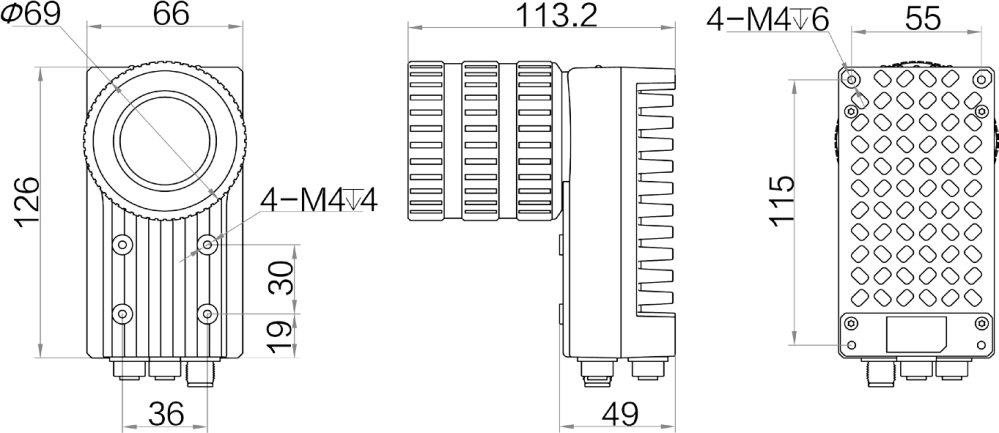

X86 智能相机（含光源）结构
|
