性能特点
选用优秀的 Sensor 平台，可进行高速的图像数据采集内嵌读码算法，可高效读取以下条码类型
  一维码：Code 128，Code 39，EAN，ITF25，Code 93，Coda Bar 等二维码：QR 码，Datamatrix 码等
支持 DPM 格式
 千兆网接口，最大传输距离可到 100m（无中继）
 IO 接口丰富，可接入多路输入信号以及输出信号，支持 RS232 串口传输协议， 支持现场总线标准，可与现场工业设备进行对接
 光源控制丰富，可机身加装光源或者外接扩展光源控制
  支持多种触发模式（单帧触发、多帧触发），可根据应用选择图像采集模式支持主从模式，可进行多机联动控制
 支持 LED 状态指示灯，可进行日志保存和导出，监控生产的记录
  IP67 防护，无惧严苛的工业应用环境符合 CE, FCC, RoHS 认证
技术参数
|
产品型号 |
传感器型号 |
传感器类型 |
靶面尺寸 |
像元尺寸 |
快门类型 |
分辨率 |
帧率 |
接口 |
黑白 |
|
MV-SI602-01GM |
PYTHON 1300 |
CMOS |
1/2" |
4.8μm |
Global |
1280*1024 |
80fps |
GigE |
√ |
|
MV-SI602-31GM |
PYTHON 1300 |
CMOS |
1/2" |
4.8μm |
Global |
1280*1024 |
80fps |
GigE |
√ |
|
MV-SI612-01GM |
PYTHON 2000 |
CMOS |
2/3" |
4.8μm |
Global |
1920*1200 |
50fps |
GigE |
√ |
|
MV-SI612-31GM |
PYTHON 2000 |
CMOS |
2/3" |
4.8μm |
Global |
1920*1200 |
50fps |
GigE |
√ |
|
MV-SI622-30GM |
PYTHON 5000 |
CMOS |
1" |
4.8μm |
Global |
2592*2048 |
30fps |
GigE |
√ |
|
MV-SI622-31GM |
PYTHON 5000 |
CMOS |
1" |
4.8μm |
Global |
2592*2048 |
30fps |
GigE |
√ |
|
MV-SI632-01GM |
IMX 178 |
CMOS |
1/1.8" |
2.4μm |
Rolling |
3072*2048 |
17fps |
GigE |
√ |
|
MV-SI642-00GM |
IMX 267 |
CMOS |
1" |
3.45μm |
Global |
4096*2160 |
30fps |
GigE |
√ |
|
MV-SI642-01GM |
IMX 267 |
CMOS |
1" |
3.45μm |
Global |
4096*2160 |
30fps |
GigE |
√ |
|
MV-SI662-00GM * |
IMX 183 |
CMOS |
1" |
2.4μm |
Rolling |
5472*3648 |
10fps |
GigE |
√ |
|
MV-SI662-01GM * |
IMX 183 |
CMOS |
1" |
2.4μm |
Rolling |
5472*3648 |
10fps |
GigE |
√ |
|
型号
参数 |
MV-SI602-01GM MV-SI602-31GM |
MV-SI612-01GM MV-SI612-31GM |
MV-SI622-30GM MV-SI622-31GM |
MV-SI632-01GM |
MV-SI642-00GM MV-SI642-01GM |
MV-SI662-00GM *
MV-SI662-01GM * |
|
功能模块 |
读码功能（一维码：Code 128，Code 39，EAN，ITF25，Code 93，Coda Bar 等； 二维码：QR 码，Datamatrix 码等） |
|
系统架构 |
Intel X86 架构，主芯片 Intel E3845，1.9GHz |
|
图像数据格式 |
Mono8 |
|
GPIO |
12Pin IO 接口：支持 3 个 GPI 输入，3 个 GPO 输出，1 个串口输入，1 个串口输出 |
|
内存大小 |
DDR3L 内存 4GB |
|
存储大小 |
32GB SSD |
|
功耗 |
＜24W@24VDC |
＜28W@24VDC |
MV-SI622-30GM：
＜15W@24VDC MV-SI622-31GM：
＜34W@24VDC |
＜15W@24VDC |
MV-SI642-00GM：
＜15W@24VDC MV-SI642-01GM：
＜34W@24VDC |
＜15W@24VDC |
|
供电方式 |
MV-SI6*2-00GM 及 MV-SI6*2-30GM 电压范围：10~30VDC
MV-SI6*2-01GM 及 MV-SI6*2-31GM 电压范围：20~30VDC |
|
镜头接口类型 |
C-mount |
|
相机控制 |
Smart MVS |
|
IP 等级 |
IP67( 在正确安装适当镜头盖的情况下 ) |
|
光源及镜头罩光源接口 |
MV-SI6*2-00GM 及 MV-SI6*2-30GM 为不含光源及镜头罩，含外部光源接口MV-SI6*2-01GM 及 MV-SI6*2-31GM 为含光源及镜头罩，含外部光源接口 |
|
尺寸 |
MV-SI6*2-00GM 及 MV-SI6*2-30GM：126mm*66mm*60.5mm MV-SI6*2-01GM 及 MV-SI6*2-31GM：126mm*66mm*113.2mm |
|
重量 |
MV-SI6*2-00GM 及 MV-SI6*2-30GM：＜550g MV-SI6*2-01GM 及 MV-SI6*2-31GM：＜750g |
|
温度 |
工作温度 0~50℃，储藏温度-30~70℃ |
|
湿度 |
20%~95%RH 无冷凝 |
外形尺寸图

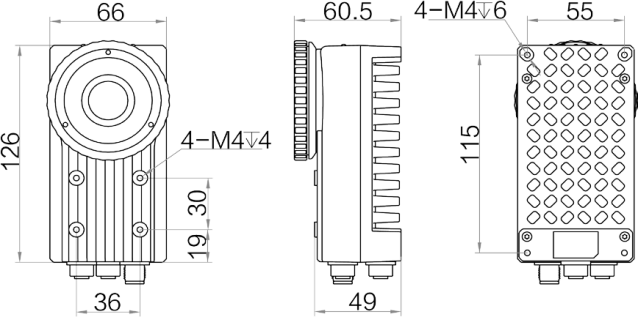

X86 智能读码相机（不含光源）结构

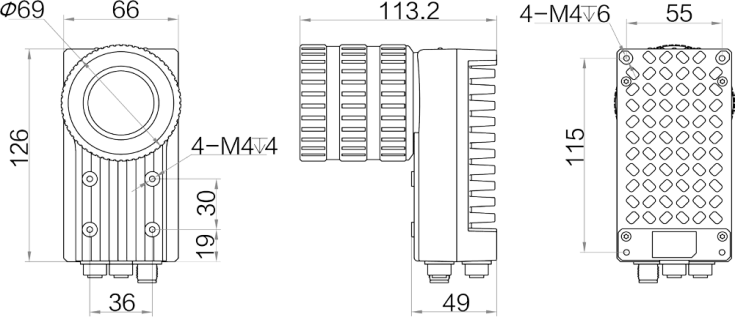

X86 智能读码相机（含光源）结构
|
